La Cité du Vin visite: l'homothétie expliquée simplement

Avec la Cité du Vin à Bordeaux, tu peux donner un sens concret à ces notions: un bâtiment de 55 mètres, une maquette à l’échelle, des arches répétées et un point de vue situé à 35 mètres de hauteur deviennent autant de supports pour raisonner.

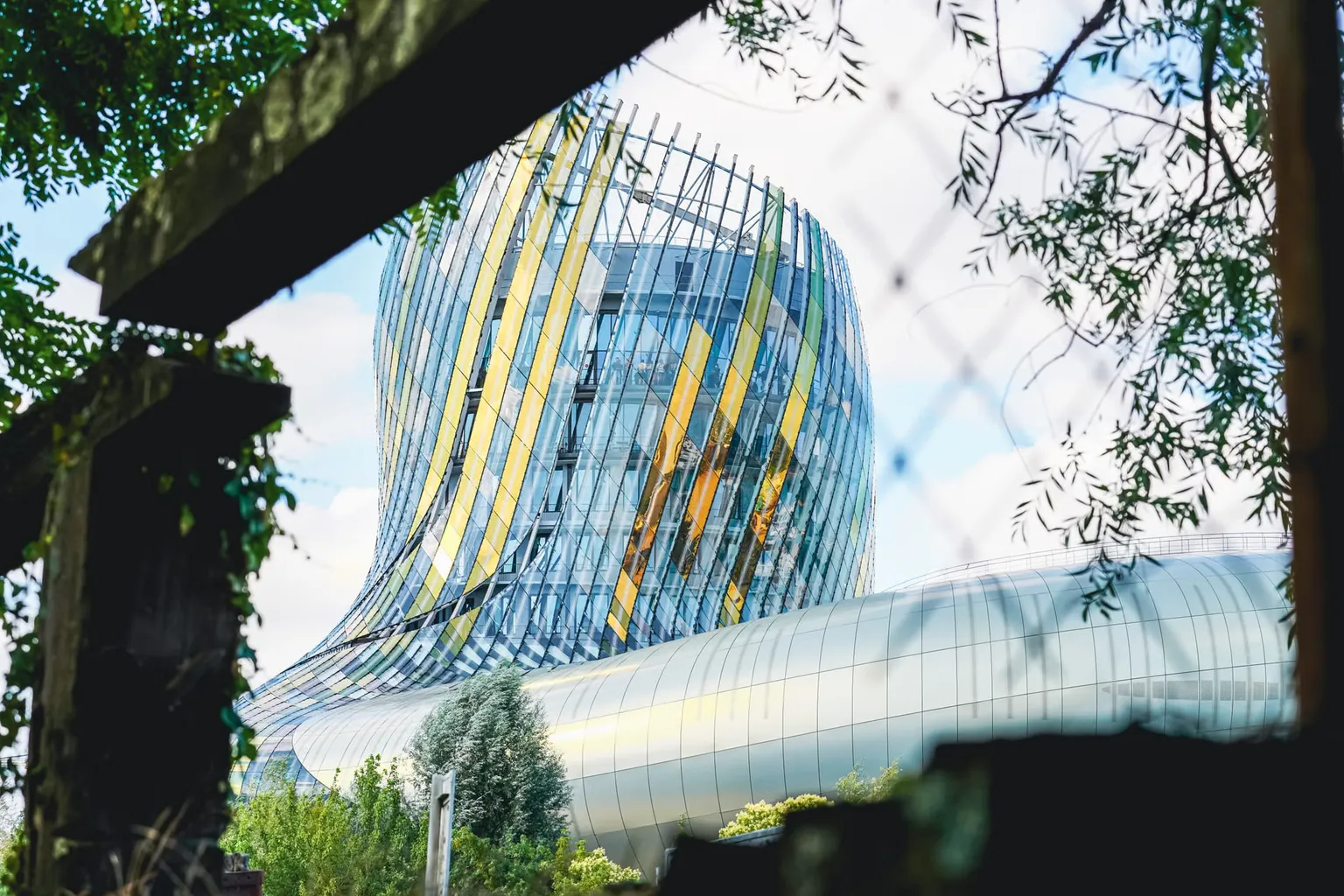

La Cité du Vin, située au 134 quai de Bacalan, est un bâtiment conçu par Anouk Legendre et Nicolas Desmazières, de l’agence XTU Architects. Sa structure atteint 55 mètres, s’étend sur 10 niveaux et comprend notamment 574 arches en bois lamellé-collé. Ces données ne suffisent pas à démontrer une propriété géométrique, mais elles permettent de construire un exercice précis: comment passer d’un monument réel à une représentation réduite? Que devient une surface? Et pourquoi une réduction au 1:100 ne divise-t-elle pas toutes les grandeurs par 100?

En homothétie, le rapport agit directement sur les longueurs, mais au carré sur les aires et au cube sur les volumes.

L’architecture bordelaise comme support géométrique concret

Observer avant de calculer

Lorsque tu travailles sur une figure ou sur une photographie de la Cité du Vin, commence par observer les objets géométriques disponibles. Ne cherche pas immédiatement une formule. Repère d’abord:

• une hauteur mesurable, comme les 55 mètres du bâtiment;
• une distance particulière, comme les 35 mètres du Belvédère;
• une structure répétée, par exemple les arches extérieures;
• une représentation réduite, comme une maquette ou un dessin à l’échelle;
• un point qui peut servir de centre de transformation.

Cette première observation prépare la rédaction. Au brevet, le correcteur ne lit pas seulement le résultat final. Il cherche à comprendre quelle donnée tu as utilisée et pourquoi elle intervient dans le calcul.

La Cité du Vin est particulièrement intéressante pour cela, car son architecture ne se résume pas à un simple pavé droit. Ses formes courbes, ses éléments verticaux et ses arches obligent à distinguer ce qui relève d’une mesure réelle et ce qui relève d’une représentation. Une photographie peut donner une impression de symétrie ou de réduction, mais elle ne prouve pas à elle seule qu’une homothétie existe.

Une maquette n’est pas une photographie

Une maquette construite à l’échelle conserve certaines relations entre les dimensions. Si elle respecte exactement une échelle de réduction, chaque longueur est multipliée par le même nombre. C’est cette conservation du rapport entre les longueurs qui permet de la rapprocher d’une homothétie.

À l’inverse, une photographie dépend de la position de l’appareil, de la perspective et de l’angle de prise de vue. Deux parties du bâtiment qui ont la même longueur réelle peuvent apparaître différentes sur l’image. Tu ne peux donc pas écrire automatiquement: « La photo est une homothétie de la Cité du Vin. » Ce serait une affirmation trop rapide.

Pour identifier une homothétie, il faut disposer d’une figure de départ, d’une figure image, d’un centre et d’un rapport. Dans une situation de maquette, le centre peut être choisi dans le cadre de l’exercice. Dans une photographie, il est rarement donné de manière suffisamment précise.

Les données utiles ne sont pas toutes du même type

Les informations sur le bâtiment peuvent servir à des questions différentes. La hauteur de 55 mètres est une longueur. La surface de 13 350 m² est une aire. Le nombre de 574 arches est un dénombrement: il ne se transforme pas automatiquement avec une homothétie.

Cette distinction est essentielle. Si le bâtiment est réduit avec un rapport de 0,01, sa hauteur devient 0,55 mètre. En revanche, sa surface ne devient pas 133,5 m², mais 1,335 m², car les aires sont multipliées par le carré du rapport.

Quant aux 574 arches, elles restent 574 si la maquette représente toute la structure. Leur taille change, leur nombre ne change pas. Une homothétie transforme les dimensions des objets; elle ne supprime pas une arche sur deux.

Homothétie: une définition simple pour le brevet

Le rôle du centre O

Une homothétie de centre O associe à chaque point M un point M’. Les trois points O, M et M’ sont alignés. Le point O joue donc le rôle de repère fixe autour duquel la figure est agrandie ou réduite.

La relation s’écrit généralement:

OM’ = |k| × OM

où k est le rapport de l’homothétie. La valeur absolue apparaît lorsqu’on parle de distance, car une longueur est positive. Dans une rédaction plus complète, le signe de k permet aussi de savoir de quel côté du centre se trouve le point image.

Pour une figure de la Cité du Vin représentée sur un plan, tu peux considérer un point O placé au sol et un point M situé sur la silhouette du bâtiment. Si la hauteur réelle correspond à OM et la hauteur réduite à OM’, le calcul du rapport est:

k = OM’ / OM

Il faut conserver les mêmes unités avant de diviser. Si la hauteur réelle est donnée en mètres et la hauteur de la maquette en centimètres, convertis d’abord.

Agrandissement ou réduction?

Le rapport permet de qualifier la transformation:

• si |k| > 1, il s’agit d’un agrandissement;
• si 0 < |k| < 1, il s’agit d’une réduction;
• si k = 1, la figure reste de même taille;
• si k = -1, on obtient une symétrie centrale de centre O;
• k ne peut pas être égal à 0 pour une homothétie utilisée comme transformation de la figure.

Dans une maquette de la Cité du Vin à l’échelle 1:100, le rapport est:

k = 1/100 = 0,01

Comme ce nombre est positif et inférieur à 1, la transformation est une réduction. Chaque point de la maquette se trouve sur la même direction que le point correspondant du bâtiment réel, en partant du centre choisi.

Attention à une erreur fréquente: écrire que le rapport vaut 100 parce que le bâtiment est 100 fois plus grand que la maquette. Cela dépend du sens de la transformation. Du bâtiment vers la maquette, le rapport est 0,01. De la maquette vers le bâtiment, le rapport est 100.

Construire une démonstration propre

Au brouillon, trace d’abord le centre O, puis une demi-droite passant par O et un point M. Place M’ sur cette même demi-droite si le rapport est positif. Mesure ensuite OM et OM’. Ne commence pas par remplacer les lettres dans une formule sans avoir compris le schéma.

Pour démontrer qu’un point M’ est l’image de M par une homothétie, tu peux organiser ton raisonnement en trois étapes:

1. montrer que les points O, M et M’ sont alignés;

2. calculer ou identifier le rapport entre OM’ et OM;

3. conclure que M’ est l’image de M par l’homothétie de centre O et de rapport k.

Une phrase comme « les figures sont proportionnelles » ne suffit pas. Elle donne une intuition, pas une justification évaluée.

Réduire la Cité du Vin: de la hauteur réelle à la maquette

Exemple avec une échelle au 1:100

La hauteur totale de la Cité du Vin est de 55 mètres. Pour une maquette à l’échelle 1:100, tu dois diviser cette longueur par 100.

55 m ÷ 100 = 0,55 m

La maquette mesure donc 0,55 mètre, soit 55 centimètres, si elle respecte cette échelle pour la hauteur.

Le calcul peut aussi s’écrire avec le rapport d’homothétie:

OM’ = 0,01 × 55 = 0,55

La conversion finale en centimètres est utile, car une maquette se mesure souvent dans cette unité:

0,55 m = 55 cm

Dans ta copie, ne laisse pas seulement « 0,55 ». Ajoute l’unité et précise le sens du résultat: « À l’échelle 1:100, la hauteur représentée est de 55 cm. »

Retrouver la dimension réelle

Le raisonnement inverse est tout aussi courant. Suppose que la maquette mesure 42 centimètres de haut et qu’elle est construite au 1:100. Pour retrouver la hauteur réelle:

42 cm × 100 = 4 200 cm

Puis:

4 200 cm = 42 m

Le facteur 100 n’est donc pas utilisé de la même manière selon la question. Réduire, c’est multiplier par 0,01. Agrandir, c’est multiplier par 100.

Avant de calculer, écris au brouillon une phrase courte:

• « Je passe du réel à la maquette: je multiplie par 0,01. »
• « Je passe de la maquette au réel: je multiplie par 100. »

Cette phrase évite une grande partie des inversions de rapport.

Un tableau pour ne plus confondre les grandeurs

Ce tableau contient la règle que tu dois retrouver dans presque tous les exercices d’échelle. La difficulté consiste à identifier la grandeur demandée avant de choisir le facteur.

Ce que devient la surface: le piège du carré

Pourquoi l’aire ne suit pas directement le rapport

Imagine un rectangle de longueur L et de largeur l. Son aire vaut:

A = L × l

Après une homothétie de rapport k, la longueur devient |k|L et la largeur devient |k|l. La nouvelle aire vaut donc:

A’ = |k|L × |k|l = k² × A

Le rapport est au carré parce que deux dimensions interviennent dans le calcul: la longueur et la largeur.

Pour la Cité du Vin, la surface totale indiquée est de 13 350 m². Si l’on construit une représentation à l’échelle 1:100, le rapport vaut 0,01. La surface correspondante est:

13 350 × 0,01²

Or:

0,01² = 0,0001

Donc:

13 350 × 0,0001 = 1,335 m²

La surface de la maquette, si elle reproduit cette surface avec la même échelle dans toutes les directions, est donc de 1,335 m². Cela peut sembler surprenant: la hauteur est seulement divisée par 100, mais la surface est divisée par 10 000.

Si tu divises une aire par 100 au lieu de diviser le rapport par 100 puis de le mettre au carré, tu perds des points sur une erreur de dimension, pas sur une difficulté de calcul.

Contrôler l’ordre de grandeur

La vérification visuelle est rapide. Une maquette au 1:100 est beaucoup plus petite que le bâtiment, mais une surface de 1,335 m² reste plausible pour une grande maquette ou une représentation au sol. Si tu obtiens 133,5 m², demande-toi si ta maquette pourrait réellement occuper une telle surface. Si tu trouves 0,0001335 m², vérifie les unités et le nombre de zéros.

Pour contrôler ton résultat, tu peux utiliser cette méthode:

1. écrire le rapport sous forme décimale;

2. calculer son carré;

3. multiplier l’aire réelle par ce carré;

4. vérifier que l’aire obtenue est plus petite puisque \(0 < k < 1\).

Ne te fie pas uniquement à la calculatrice. Le sens géométrique doit confirmer le résultat numérique.

Les unités ne se transforment pas comme les nombres

Une aire exprimée en m² doit rester en m² pendant le calcul. Tu peux ensuite convertir en cm² si l’énoncé le demande, mais la conversion doit être faite correctement.

Par exemple:

1 m² = 10 000 cm²

Ce n’est pas 1 m² = 100 cm². Le facteur 100 concerne une longueur; pour une aire, il faut le mettre au carré.

Cette erreur apparaît souvent lorsque l’élève convertit la hauteur de 55 mètres en 55 centimètres sans passer par l’échelle, ou lorsqu’il transforme directement une surface avec le facteur d’une longueur. Pour la corriger, écris toujours l’unité à côté de chaque ligne.

Longueurs, aires et volumes: trois réflexes à installer

Les longueurs

Les longueurs sont directement multipliées par |k|. La hauteur totale de 55 mètres devient donc:

• 5,5 mètres pour une réduction de rapport 0,1;
• 0,55 mètre pour une réduction de rapport 0,01;
• 0,055 mètre pour une réduction de rapport 0,001.

Le raisonnement est linéaire. Une longueur divisée par 100 devient bien cent fois plus petite.

La hauteur du Belvédère, située à 35 mètres, fournit un second exemple. À l’échelle 1:100:

35 m × 0,01 = 0,35 m = 35 cm

Si tu compares la hauteur totale et celle du Belvédère dans la même représentation, le rapport entre elles ne change pas:

35 / 55 = 7 / 11

L’homothétie modifie les deux longueurs, mais elle conserve leur quotient. Cette propriété peut servir dans une démonstration de proportionnalité.

Les aires

Les aires sont multipliées par k². Pour une réduction au 1:100, cela donne une division par 10 000.

Le raisonnement est identique pour une surface de mur, une surface au sol ou une surface de panneau. Il ne dépend pas de la forme exacte de la figure, à condition que toutes les dimensions soient réduites avec le même rapport.

Tu dois cependant éviter de confondre la surface totale de la Cité du Vin, donnée ici comme 13 350 m², avec la surface d’une façade ou d’une partie du bâtiment. Une donnée globale ne permet pas de calculer une surface locale sans information supplémentaire.

Les volumes

Les volumes sont multipliés par |k|³, car trois dimensions interviennent: longueur, largeur et hauteur.

Avec une réduction au 1:100:

k³ = 0,01³ = 0,000001

Le volume de la maquette est donc un millionième du volume réel, si la réduction est identique dans les trois directions.

Même si aucun volume précis du bâtiment n’est fourni, cette règle peut être mobilisée dans un exercice. L’énoncé peut donner le volume d’une salle ou d’un solide associé à une partie de la structure, puis demander le volume de sa maquette.

Ne calcule pas un volume avec k². Le carré concerne les surfaces; le cube concerne les volumes. Pour éviter l’erreur, compte le nombre de dimensions dans la formule.

Préparer un exercice d’homothétie au brevet

Méthode en cinq étapes

Quand un exercice associe une maquette, un plan ou une photographie à un monument comme la Cité du Vin, applique cette méthode.

1. Identifie les deux figures.

Est-ce que tu passes du bâtiment réel à la maquette, ou de la maquette au bâtiment? Écris clairement le sens de la transformation.

2. Repère la grandeur demandée.

Une hauteur est une longueur. Une surface au sol est une aire. Une capacité ou un espace en trois dimensions renvoie à un volume.

3. Convertis les unités.

Si la maquette est en centimètres et le bâtiment en mètres, choisis une unité commune avant de calculer.

4. Choisis le bon facteur.

Utilise \(|k|\) pour une longueur, \(k^2\) pour une aire et \(|k|^3\) pour un volume.

5. Rédige une conclusion avec unité.

Le résultat numérique ne remplace pas la phrase qui répond à la question.

Cette organisation te fait gagner du temps parce qu’elle sépare le raisonnement géométrique du calcul. Elle évite aussi de recommencer une question après avoir utilisé le mauvais rapport.

Exemple de rédaction complète

Énoncé possible: la Cité du Vin mesure 55 mètres de haut. On réalise une maquette à l’échelle 1:100. Déterminer sa hauteur.

Rédaction attendue:

L’échelle 1:100 correspond à une homothétie de rapport

\(k = \frac{1}{100} = 0,01\).

La hauteur de la maquette vaut:

\(55 \times 0,01 = 0,55\).

Donc la maquette mesure 0,55 m, soit 55 cm de hauteur.

Cette réponse est courte, mais elle contient les éléments évalués: le rapport, le calcul, l’unité et la conclusion. Écrire uniquement « 55 cm » peut parfois suffire pour une question très simple, mais tu ne dois pas prendre cette habitude dans une démonstration.

Exemple avec l’aire

Énoncé possible: la surface totale du bâtiment est de 13 350 m². On la représente à l’échelle 1:100. Calculer la surface correspondante.

Le rapport de réduction est \(k = 0,01\). Une aire est multipliée par \(k^2\).

\[

A' = 13\,350 \times 0,01^2

\]

\[

A' = 13\,350 \times 0,0001 = 1,335

\]

La surface représentée est donc de 1,335 m².

La rédaction doit montrer pourquoi tu utilises \(0,01^2\). Si tu écris seulement le calcul sans expliquer le carré, le correcteur peut comprendre que tu as appliqué une règle mémorisée sans maîtriser la notion.

Exemple avec une hauteur intermédiaire

Le Belvédère se trouve à 35 mètres de hauteur. À l’échelle 1:100, cette hauteur devient:

\[

35 \times 0,01 = 0,35\ \text{m}

\]

Donc elle mesure 35 cm sur la maquette.

Tu peux ensuite comparer cette mesure avec celle de la hauteur totale:

\[

\frac{0,35}{0,55} = \frac{35}{55} = \frac{7}{11}

\]

Le rapport entre les deux hauteurs est conservé. La maquette est réduite, mais la position relative du Belvédère par rapport au sommet ne change pas dans une représentation fidèle.

Les erreurs qui coûtent des points

Inverser le rapport

Tu obtiens 5 500 mètres au lieu de 0,55 mètre pour une maquette? Tu as probablement multiplié par 100 au lieu de multiplier par 0,01.

Au brouillon, écris une flèche mentale:

réel → maquette: plus petit, donc rapport inférieur à 1

Si ton résultat est plus grand que la dimension réelle alors que tu construis une réduction, arrête le calcul et vérifie le sens du rapport.

Oublier le carré ou le cube

Une surface ne se réduit pas avec le même facteur qu’une longueur. Une réduction au 1:100 donne:

• longueur: facteur 0,01;
• aire: facteur 0,0001;
• volume: facteur 0,000001.

Ces nombres peuvent sembler lourds, mais la logique est stable. Tu peux écrire \(0,01^2\) ou \(0,01^3\) avant de calculer. Cette écriture montre la méthode et limite les erreurs de zéros.

Confondre une donnée architecturale et une propriété démontrée

Le fait que la Cité du Vin possède 574 arches ne prouve pas qu’une figure est une homothétie. Le fait que le bâtiment atteigne 55 mètres ne suffit pas non plus à établir un rapport.

Une donnée sert seulement si elle intervient dans une relation géométrique précise. Tu dois pouvoir dire: « J’utilise cette hauteur pour calculer le rapport » ou « J’utilise cette surface parce que la question porte sur une aire. »

Mesurer une image sans échelle

Sur une photographie, mesurer la hauteur apparente du bâtiment avec une règle ne permet pas de retrouver automatiquement sa hauteur réelle. La perspective déforme les distances. Pour utiliser une image dans un exercice, il faut qu’une échelle, une longueur de référence ou une construction géométrique soit fournie.

Cette vigilance est utile au brevet: les figures ne sont pas toujours à l’échelle. Ne conclus jamais qu’un segment mesure 4 cm simplement parce que ta règle indique 4 cm sur la feuille, sauf si l’énoncé t’autorise à mesurer.

Une visite qui devient un terrain d’entraînement

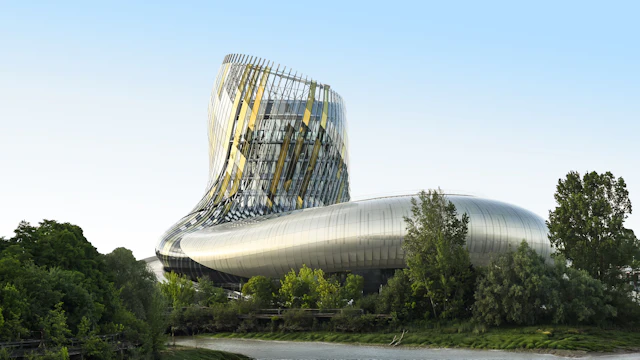

La visite de la Cité du Vin peut servir de point de départ à une activité mathématique, sans transformer le monument en simple prétexte. Observe la hauteur annoncée, la position du Belvédère, la répétition des arches et la manière dont un bâtiment réel peut être représenté sur un plan ou dans une maquette.

Le billet pour l’Exposition permanente et le Belvédère est annoncé à 23 € au plein tarif adulte et à 9 € pour les enfants de 6 à 17 ans en 2026. Ces tarifs ne relèvent pas de l’homothétie, bien sûr, mais ils peuvent donner lieu à un autre exercice de calcul: comparer un prix adulte et un prix enfant, établir le coût d’une sortie pour plusieurs personnes ou distinguer une donnée tarifaire d’une donnée géométrique.

Ne mélange pas les contextes dans ta copie. Si la question porte sur l’échelle, le prix du billet ne doit pas apparaître dans ton raisonnement. Si l’exercice porte sur le budget de visite, la hauteur du bâtiment est sans rapport avec le calcul demandé. La compétence consiste aussi à sélectionner l’information utile.

Une activité de repérage à préparer

Avant ou après la visite, tu peux construire un exercice simple:

1. choisis une hauteur réelle connue, par exemple 55 mètres;

2. fixe une échelle, par exemple 1:100;

3. calcule la hauteur de la maquette;

4. choisis ensuite une aire réelle;

5. applique le carré du rapport;

6. vérifie que les unités et l’ordre de grandeur sont cohérents.

Pour aller plus loin, place un point O au niveau du sol et représente deux points du bâtiment sur une demi-droite. Construis leurs images avec le rapport 0,01. Tu visualiseras alors que l’homothétie ne consiste pas seulement à « réduire une longueur »: elle déplace chaque point selon une direction issue du centre.

Ce que tu dois retenir pour le jour du brevet

Une situation inspirée de la Cité du Vin peut sembler concrète, mais les réflexes attendus restent ceux d’un exercice classique:

• repérer le centre et les points associés;
• vérifier l’alignement;
• déterminer le sens de la transformation;
• calculer le rapport \(k\);
• utiliser \(|k|\), \(k^2\) ou \(|k|^3\) selon la grandeur;
• conserver des unités cohérentes;
• rédiger une conclusion qui répond exactement à la question.

La Cité du Vin fournit des mesures parlantes: 55 mètres pour la hauteur totale, 35 mètres pour le Belvédère, 13 350 m² pour la surface annoncée. Mais la réussite ne dépend pas du monument choisi. Elle dépend de ta capacité à transformer une information en relation géométrique, puis cette relation en démonstration lisible.

Quand tu termines ton calcul, ne pose pas immédiatement le crayon. Observe la figure, compare les dimensions et relis la dernière phrase. Le détail de rédaction qui rapporte est souvent le plus simple: écrire ce que représente le nombre obtenu, avec son unité et le sens de l’homothétie. « La hauteur de la maquette est de 55 cm » vaut mieux que « résultat = 55 ». Au brevet, tu ne dois pas seulement trouver le bon nombre: tu dois prouver que tu sais pourquoi il est le bon.
